Артикул:
78210

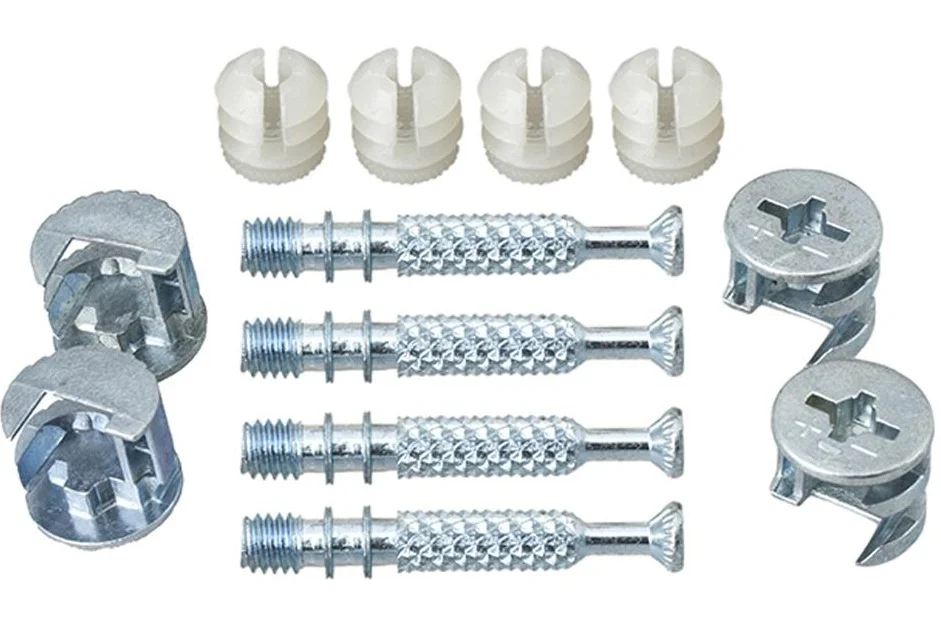

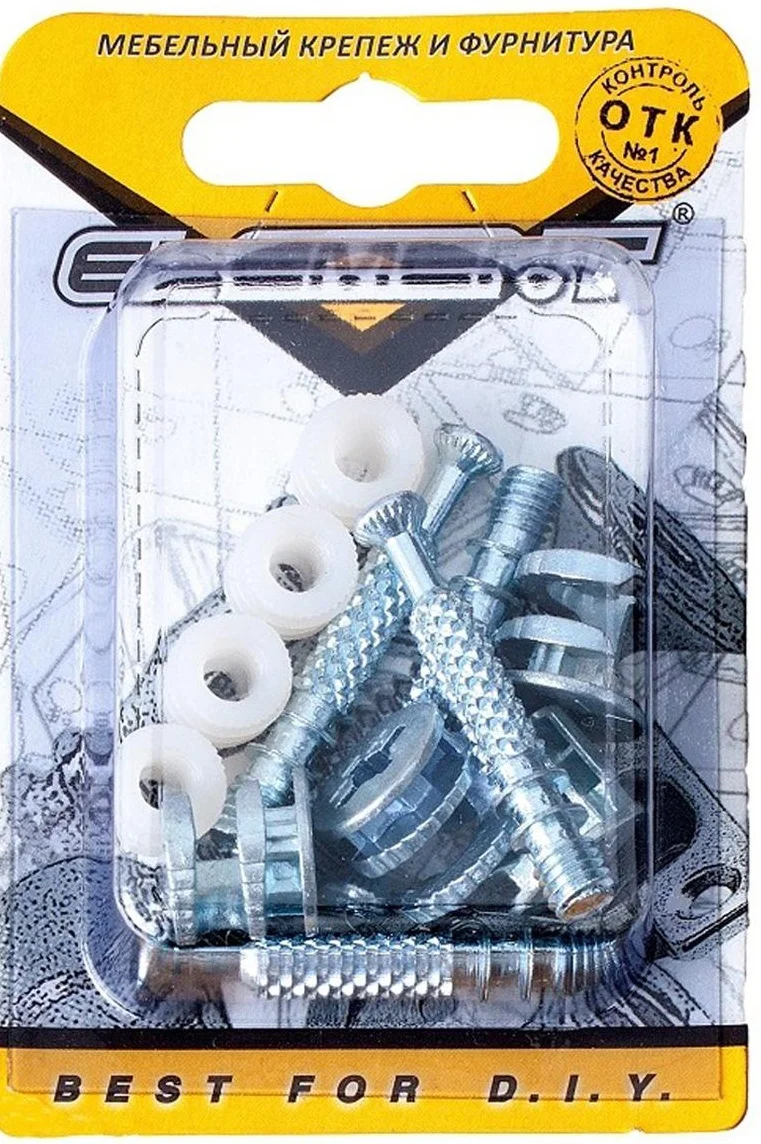

Применение: эксцентриковую стяжку используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть. Материал изготовления: сталь. Покрытие: белый цинк. В комплект входит: втулка-саморез для эксцентриковой стяжки 7х45 (4шт.), эксцентриковая стяжка для ДСП 18-20мм (4 шт.), дюбель мебельный пластмассовый М6 (4 шт). Монтаж: в основании просверлить глухое отверстие диаметром 5 мм на длину резьбовой части штока. Вкрутить шток эксцентрика с помощью отвертки. Отверстия под эксцентрик высверлить специальной фрезой или сверлом «Форстнера» на расстоянии 34-35 мм от края присоединяемого торца детали. В торце детали просверлить отверстие диаметром 7 мм. Установить прикрепляемую деталь по месту: шток должен войти в отверстие, а шляпка должна показаться в отверстии для эксцентрика. Вставить эксцентрик таким образом, чтобы метка была напротив штока. С помощью отвертки повернуть эксцентрик в направлении стрелки, притянув деталь к основанию.
